EV充電設備工事について

ご家庭でEV車を充電するには専用設備の工事が必要です
施工例200V20A戸建て住宅(タイプB新型コンセントタイプ)
(ご家庭内の受電設備容量が足りる場合)
200V20A 100V15A
タイプA(新型) タイプB(従来型)



お客様のご要望に従いまして、丁寧かつ迅速に対応させ低だ抱きます。

お名前、ご住所及び連絡先電話番号等をご連絡ください。












(1)お客様の受電要領に余裕があるとき (パターン1)
   ・標準工事 下記使用材料 パターン1に記載足しました施工内容。
(2)施主様の受電容量に余裕がないとき (パターン2)
   ・関西電力に受電容量変更の申し込み及び受電設備の変更工事が必要です。
   ・現地調査にて施主様とご相談の上お見積もりをさせていただきます。
(3)標準工事よりケーブルが長いとき(11m以上)及びオプション部材を使用するとき(オプション部材 別紙3 別紙4に記載)
   ・現地調査にて施主様とご相談の上お見積もりさせていただきます。
   ・ケーブル長が11m以上の時は1mにつき工事費(材料を含む)が追加となります。
標準使用材料
品 名 メーカー 型 番 数 量
 屋内新設ケースブレーカー(20A漏電ブレーカー)  パナソニック電工  BED2203KW  1個
 屋内手元スイッチ用BOX(防滴・鍵付き)  日東工業  OP10−12  1個
  BOX内手元スイッチ  パナソニック電工    1セット
 屋外防水コンセント  パナソニック電工  WK4322Q  1個
 使用ケーブル    CVV3.5sq2芯又は3芯  10m以内
 アース新設の時 アース棒(D種)      1本
 アース新設の時 アース線    IV2mm  3m
 配管 VE22(屋外配管)    ベージュ色又は灰色
 配管 CD22(床下配管等の時)
 モール(屋内壁面)    白・ベージュ・茶色


施工パターン1




施工パターン2





下記標準部品をパナソニック電工充電スタンドに帰る

鍵付防滴プラBOX取付
BOX内(屋外コンセント用スイッチ)
EV専用屋外コンセント(200V)

標準工事材料−
ケーブルが11m以上の時は1mにつき工事費(材料含む)が追加になります。

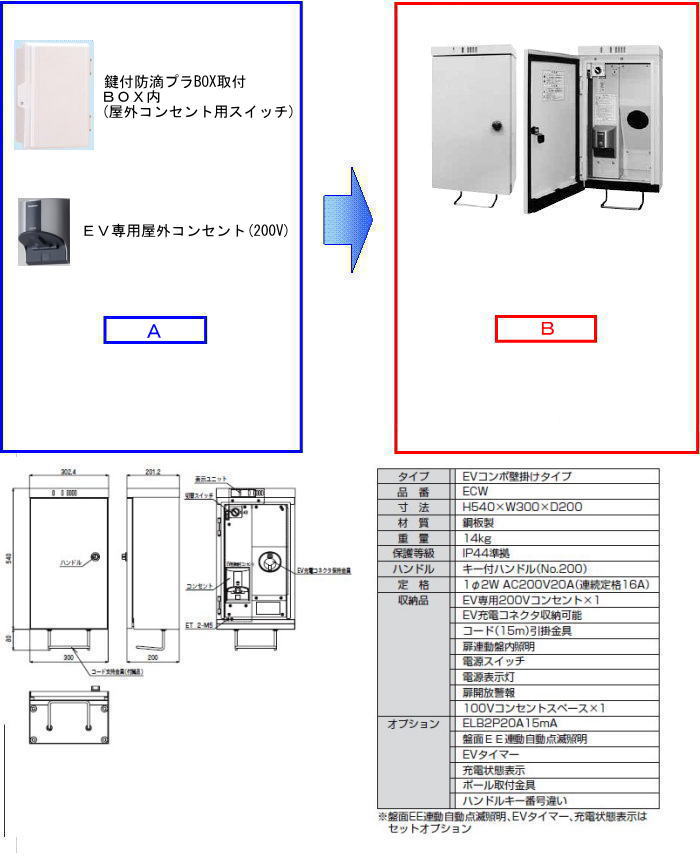

下記標準部品を河村電器産業 EVコンポ(ECW)に変える

鍵付防滴プラBOX取付
BOX内(屋外コンセント用スイッチ)
EV専用屋外コンセント(200V)

標準工事材料−
ケーブルが11m以上の時は1mにつき工事費(材料含む)が追加となります。



下記標準部品を河村電器産業 EVコンポ(ECS)に変える

鍵付防滴プラBOX取付
BOX内(屋外コンセント用スイッチ)
EV専用屋外コンセント(200V)

標準工事材料−
ケーブルが11m以上の時は1mにつき工事費(材料含む)が追加となります。
